Lattice mVision解决方案集合

加速实现低功耗嵌入式视觉应用

Lattice mVision解决方案集合包括了嵌入式视觉系统设计人员评估、开发和部署基于FPGA的嵌入式视觉应用所需的全部资源,从而帮助他们实现机器视觉、机器人、ADAS、视频监控和无人机等各类应用。

Lattice mVision解决方案集合使用模块化硬件平台、IP构建模块、易于使用的FPGA设计工具、参考设计和演示以及定制设计服务网络,能应对传感器互连、桥接、聚合和图像信号处理等各类设计挑战。

Lattice mVision解决方案集合专为低功耗(150 mW - 1 W)、小尺寸(2.5 x 2.5 mm - 10 x 10 mm)设计优化,提供客制化的性能和灵活的互连(MIPI CSI-2、LVDS、PCIe、GigE等)。

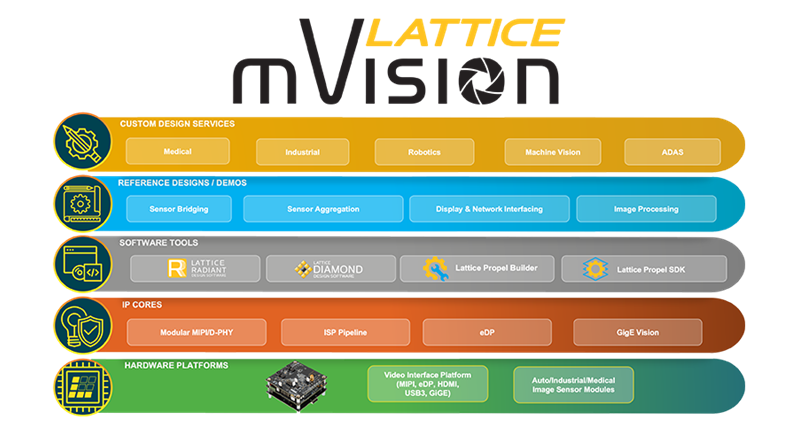

mVision Stack

跳转到

系统架构示例

下列框图展示了FPGA在嵌入式视觉设计中的常见应用。

传感器桥接

  • 将任何MIPI、Sub-LVDS接口的传感器连接到图像处理器
  • 保持现有架构
  • 低延迟、小尺寸
  • FPGA资源可用于图像处理

传感器聚合

  • 聚合多个图像传感器到图像处理器
  • 保持现有架构
  • 低延迟、小尺寸
  • FPGA资源可用于图像处理

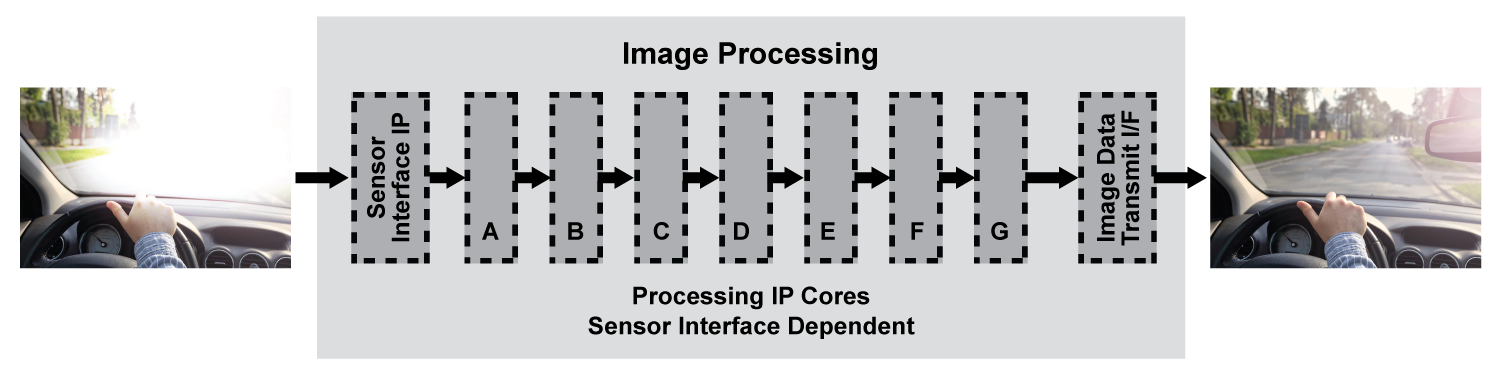

图像处理

  • 图像处理、分担计算密集的处理器工作量
  • 保持现有架构
  • 低延迟、小尺寸
  • 商用级图像信号处理

互连

  • 接口互连,如USB、Gig-E、GigE-Vision、Display端口
  • 保持现有架构
  • 低延迟、小尺寸

硬件平台

Lattice mVision解决方案集合使用了屡获殊荣的视频接口平台(VIP),是实现嵌入式视觉设计的理想硬件选择。它能为嵌入式视觉的开发人员提供非常灵活、智能的模块化解决方案,帮助他们快速构建原型设计系统。

Reference Designs

  • 1 to N MIPI CSI-2/DSI Duplicator

    Reference Design

    1 to N MIPI CSI-2/DSI Duplicator

    Modular MIPI/D-PHY Reference Design - Duplicate one MIPI CSI-2 channel to N DSI channels
  • MIPI DSI/CSI-2转OpenLDI LVDS接口桥接参考设计

    Reference Design

    MIPI DSI/CSI-2转OpenLDI LVDS接口桥接参考设计

    莱迪思CrossLink FPGA参考设计将MIPI DSI或CSI-2接口的移动处理器和图像传感器连接到OpenLDI LVDS接口显示屏。
  • N:1 MIPI CSI-2左右合并传感器聚合参考设计

    Reference Design

    N:1 MIPI CSI-2左右合并传感器聚合参考设计

    模块化MIPI/D-PHY参考设计 - 将多个MIPI CSI-2输入聚合到单个CSI-2输出,逐行连接多达5个通道
  • N:1 MIPI CSI-2摄像头聚合器桥接

    Reference Design

    N:1 MIPI CSI-2摄像头聚合器桥接

    莱迪思CrossLink参考设计可将多个兼容MIPI CSI-2的图像传感器连接至应用处理器,最大程度降低延迟
  • SubLVDS转MIPI CSI-2图像传感器桥接参考设计

    Reference Design

    SubLVDS转MIPI CSI-2图像传感器桥接参考设计

    莱迪思CrossLink FPGA参考设计将SubLVDS接口的图像传感器桥接至MIPI CSI-2接口的应用处理器。
  • IP Cores

  • 2D图像缩放IP核

    IP Core

    2D图像缩放IP核

    Highly-configurable design to convert input video frames of one size to output video frames of a different size
  • CSI-2/DSI D-PHY发送器

    IP Core

    CSI-2/DSI D-PHY发送器

    模块化MIPI/D-PHY IP——发送MIPI CSI-2/DSI数据的PHY。最多支持4个MIPI通道,速率达10Gb/s。
  • CSI-2/DSI D-PHY接收器

    IP Core

    CSI-2/DSI D-PHY接收器

    模块化MIPI/D-PHY IP——接收MIPI CSI-2/DSI数据进一步处理的PHY。最多支持4条MIPI通道,速率达10Gb/s。
  • FPD-LINK发送器

    IP Core

    FPD-LINK发送器

    Modular MIPI/D-PHY IP - Convert Pixel Data Streams to an FPD-LINK Video Stream
  • FPD-LINK接收器

    IP Core

    FPD-LINK接收器

    Modular MIPI/D-PHY IP - Converts FPD-LINK Video Streams to Pixel Clock Domain
  • Development Kits & Boards

  • USB3-GbE VIP IO开发板

    Board

    USB3-GbE VIP IO开发板

    适用于视频接口平台(VIP)的USB 3.0 和千兆以太网输出板
  • Board

    DisplayPort VIP输入板

    适用于DisplayPort 1.4a IP(包括eDP 1.4)
  • Board

    DisplayPort VIP输出板

    Expands the Lattice VIP board ecosystem to support DisplayPort 1.4a (DP) video output - up to 4 lanes at 1.62 or 2.7 Gbps.
  • Demos

  • 3D深度测绘

    Demo

    3D深度测绘

    Determines the distance between an embedded device and an object using a Semi-Global Block Matching (SGBM) algorithm to determine 64 different disparity levels
  • DisplayPort发送器演示示例

    Demo

    DisplayPort发送器演示示例

    Bitec适用于低功耗、批量低价ECP5的DisplayPort 1.4a接口
  • DisplayPort接收器演示示例

    Demo

    DisplayPort接收器演示示例

    适用于低功耗、批量价低ECP5的DisplayPort 1.4a接口
  • 使用CrossLink-NX实现4:1图像聚合

    Demo

    使用CrossLink-NX实现4:1图像聚合

    Modular MIPI/D-PHY Demonstration - Aggregates four MIPI CSI-2 inputs to a single parallel output stream, which is then displayed on HDMI.
  • 软件工具

    Lattice Diamond Design SoftwareLattice Radiant Software

    Lattice mVision解决方案集合可与最新的Radiant设计软件一起使用。欲了解详情,点击下列按钮联系我们。

    定制设计服务

    Lattice mVision解决方案集合包括了由世界各地的优秀设计服务合作伙伴组成的生态系统,为智能工厂、智能家居、智慧城市、移动设备和智能汽车等各类终端应用提供定制化解决方案。

    文档

    资讯资源
    标题 编号 版本 日期 格式 文件大小
    Lattice mVision Solutions Stack
    I0270 1.0 2/24/2020 PDF 1 MB


    获奖情况

    Embedded Computing Design颁发的最佳展示奖(Best in Show)
