CrossLink-NX: エンベデッドビジョン&プロセッシングFPGA

MIPI ブリッジ & エッジ AI の組み合わせを実現

ラティス・ネクサス・プラットフォーム – 同クラスのFPGAと比較して最大 75% 低消費電力、4 mm x 4 mm の小型パッケージサイズ

画像処理アプリケーションのためのクラス最高性能を提供 – ロジック当たり最大の内蔵メモリ量、最大 1 ロジックセル当たり 170 ビット、AI 推論に最適

高速インタフェース – 2.5 Gbps ハードウェア MIPI D-PHY、5 Gbps PCIe、1.5 Gbps プログラマブル IO、1066 Mbps DDR3。LVDS、subLVDS、OpenLDI (OLDI)、SGMII、FPGA ファブリックは多重・複製・分岐を実現

機能

  • 高速起動 (インスタントオン) – 3 ms で IO を起動、8 ms でデバイスを起動
  • プログラム可能な FD-SOI バックバイアスがデバイス毎にパフォーマンスと電力の最適化
  • ハードウェア MIPI D-PHY (4レーン) トランシーバを2つ実装、1つの PHY で 10 Gbps
  • カメラ、ディスプレイインタフェース用に最大 37 プログラマブル・ソースシンクロナス I/O ペア
  • 4 mm x 4 mm WLCS パッケージ (0.4 mm ピッチ) から 17 mm x 17 mm BGA パッケージ (0.8 mm ピッチ)
  • クラス最小のソフトエラーレート、競合と比較して 100 倍上回る信頼性

各項目へのリンク

ファミリーテーブル

CrossLink-NX デバイス セレクション ガイド
機能 LIFCL-17 LIFCL-40
ロジックセル 17K 39K
エンベデッドメモリ (EBR) Bits (Kb) 432 1512
ラージメモリ (LRAM) Bits (Kb) 2560 1024
18 x 18 乗算器 24 56
ADC ブロック 2 2
GPLL 2 3
HW 10 Gbps D-PHY クアッド 2 2
HW 2.5 Gbps D-PHY データレーン (合計) 8 8
5 Gb/s PCIe Gen2 ハード IP 1
0.4 mm Total I/O (D-PHY, PCIe, ワイドレンジ, ハイパフォーマンス)

LIFCL-17 LIFCL-40
72 wlcsp (3.7 x 4.1 mm) 40 (1, 0, 16, 24)
0.5 mm Total I/O (D-PHY, PCIe, ワイドレンジ, ハイパフォーマンス)

LIFCL-17 LIFCL-40
72 QFN (10 x 10 mm) 40 (1, 0, 18, 22) 40 (1, 0, 18, 22)
121 csfBGA (6 x 6 mm) 72 (2, 0, 24, 48) 72 (2, 0, 24, 48)
289 csfBGA (9.5 x 9.5 mm) 180 (2, 1, 106, 74)
0.8 mm Total I/O (D-PHY, PCIe, ワイドレンジ, ハイパフォーマンス)

LIFCL-17 LIFCL-40
256 caBGA (14 x 14 mm) 78 (2, 0, 30, 48) 163 (2, 1, 89, 74)
400 caBGA (17 x 17 mm) 192 (2, 1, 118, 74)

ソリューション

エッジ AI コンパニオン

  • 1 つまたは複数の CSI-2 イメージセンサーをプロセッサインタフェース (PCIe、CMOS、CSI-2) に変換
  • プロセッシング用に最大 3 Mbit の内蔵RAM
  • 物体検知や物体カウントのための CPU 処理をオフロード
  • シングルデバイスによる複数画像入力の結合とエッジ AI 処理を実現

センサ・アグリゲーション

  • 最大 11 の MIPI CSI-2 イメージセンサ入力を 1 つの MIPI CSI-2 出力
  • データを結合し水平方向拡張したビデオを生成
  • 外部 DDR メモリを用いてデータを結合し垂直方向に拡張したビデオを生成
  • 個別のバーチャル・チャネルを用いてイメージセンサからのデータを多重
  • 限定されたプロセッサのセンサインタフェース(機能・数)を拡張

イメージセンサ・プロセッシング

  • 1つまたは複数の CSI-2 イメージセンサーをプロセッサインタフェースに変換(PCIe、CMOS、CSI-2)
  • フル機能のビデオ処理を統合
  • 例: DeBayer、Color Correction Matrix、RGB Gain、Gamma Correction、その他
  • プロセッサから ISP 機能を軽減

信号の分岐と複製

  • CSI-2 / DSI 入力信号を分岐・複製し複数のビデオを出力(最大 14 )
  • 安全性を重要とするアプリケーションのセンサーデータに冗長性を提供
  • つの入力を複数のディスプレイ出力が必要とするアプリケーションを簡素化

Videos

CrossLink-NXExpand Image

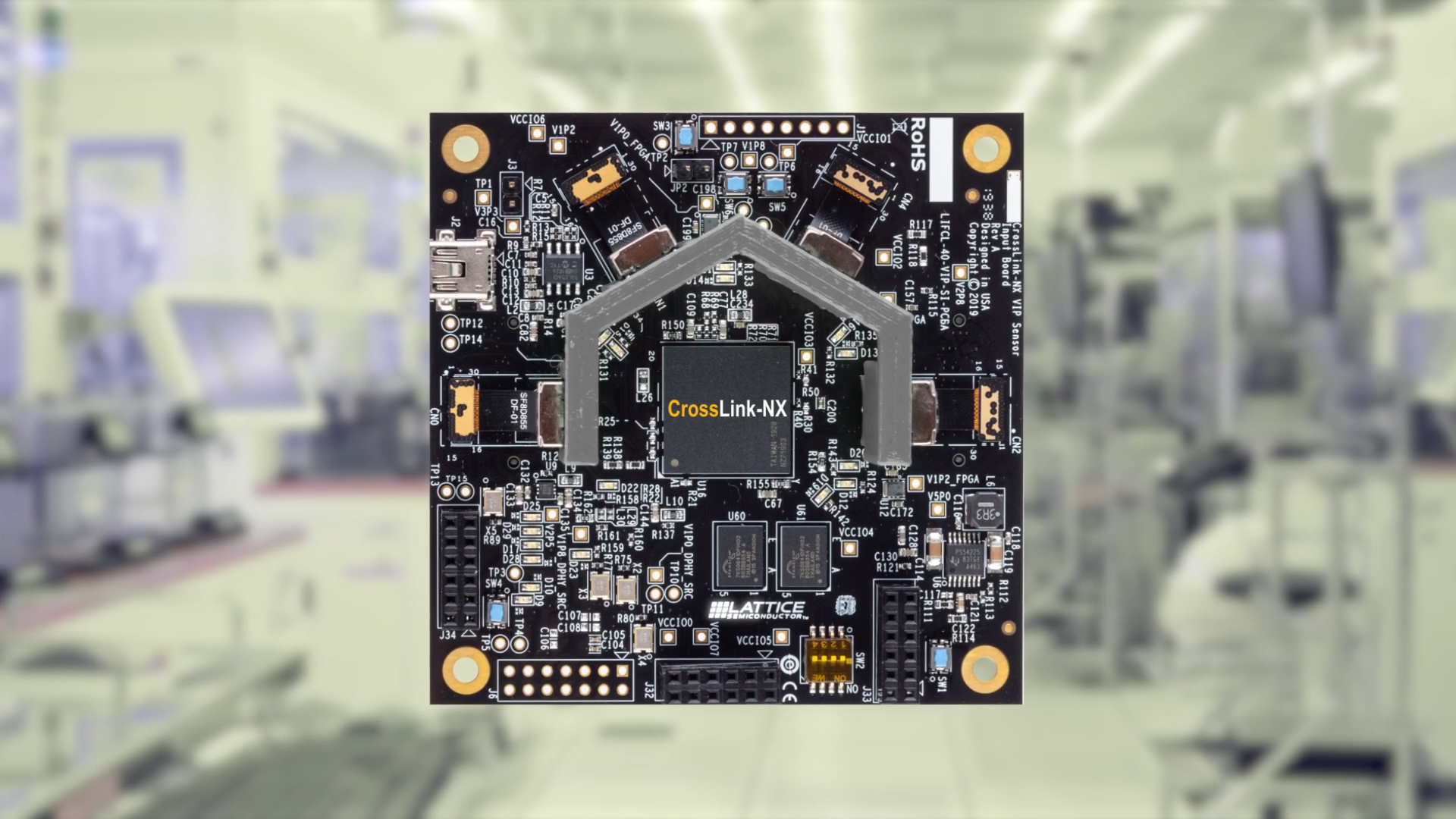

Introducing CrossLink-NX

CrossLink-NX FPGA is the first family of FPGAs implemented on the new Lattice Nexus Platform. CrossLink-NX provides the energy efficiency, small form factor, high reliability and higher performance developers need to enable innovative embedded vision solutions for the Edge.
CrossLink-NX: Power Efficiency DemoExpand Image

CrossLink-NX: Power Efficiency Demo

This demonstration measures the power consumption of Lattice’s CrossLink-NX FPGAs relative to other similar FPGAs using commercially available boards.
CrossLink-NX: Instant On DemoExpand Image

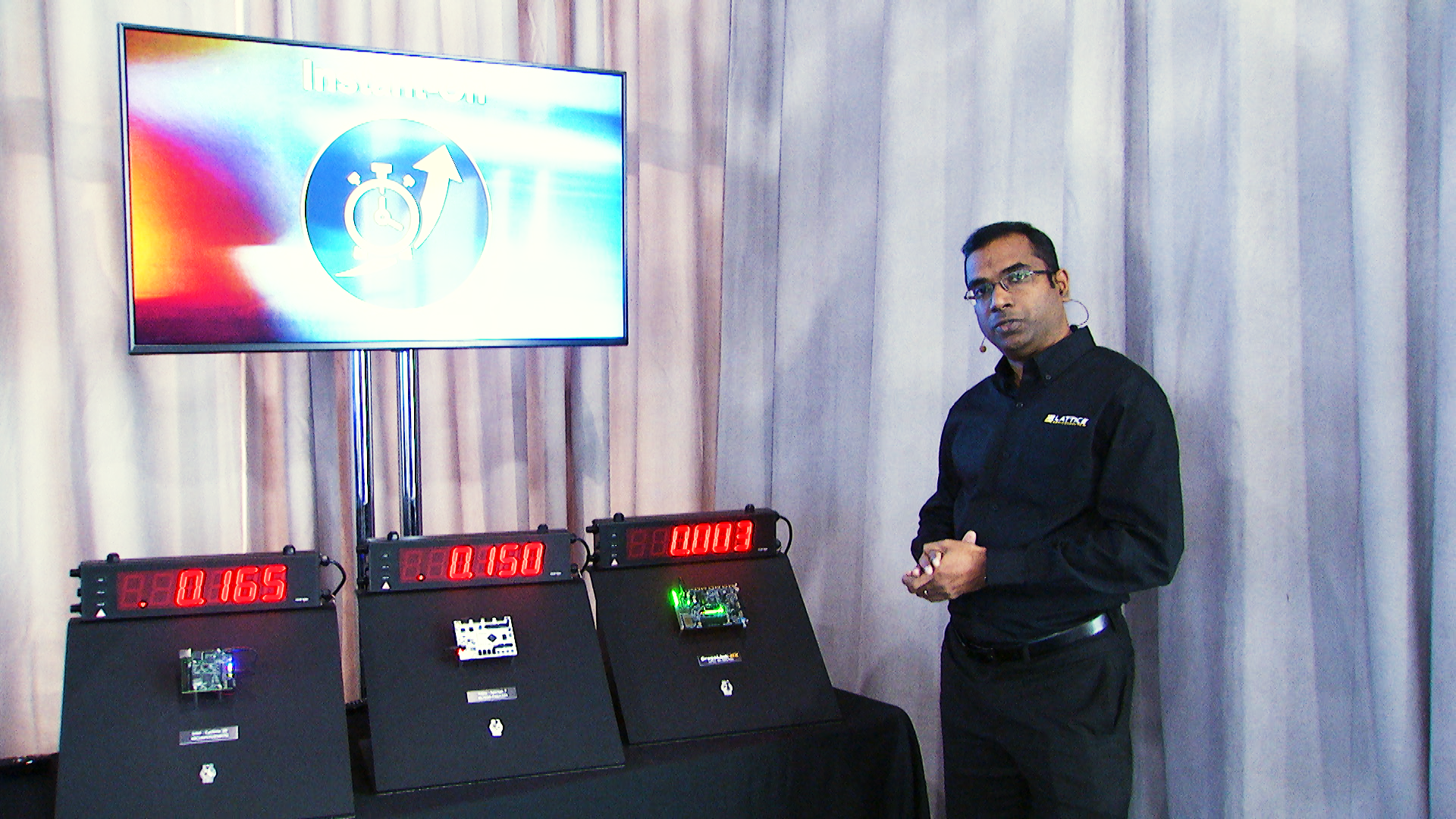

CrossLink-NX: Instant On Demo

This demonstration measures the IO wakeup time of Lattice’s CrossLink-NX FPGAs relative to other similar FPGAs using commercially available development boards.

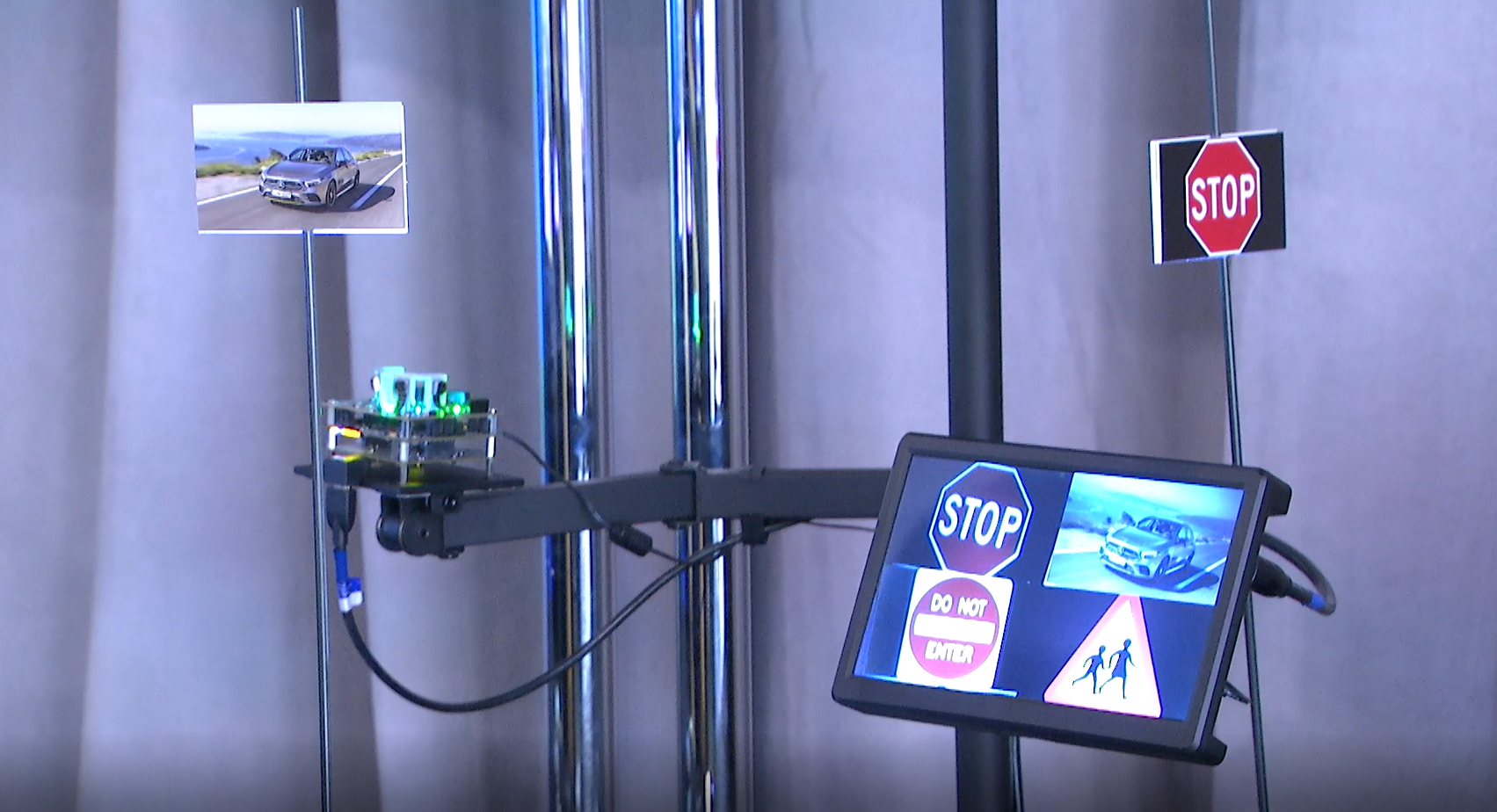

CrossLink-NX: Embedded Vision DemoExpand Image

CrossLink-NX: Embedded Vision Demo

This demonstration shows a development board equipped with a CrossLink-NX FPGA, based on the Lattice Nexus platform. The FPGA has been programmed to perform camera aggregation, which is a common embedded vision use case found in many applications.
CrossLink-NX: Human Presence DemoExpand Image

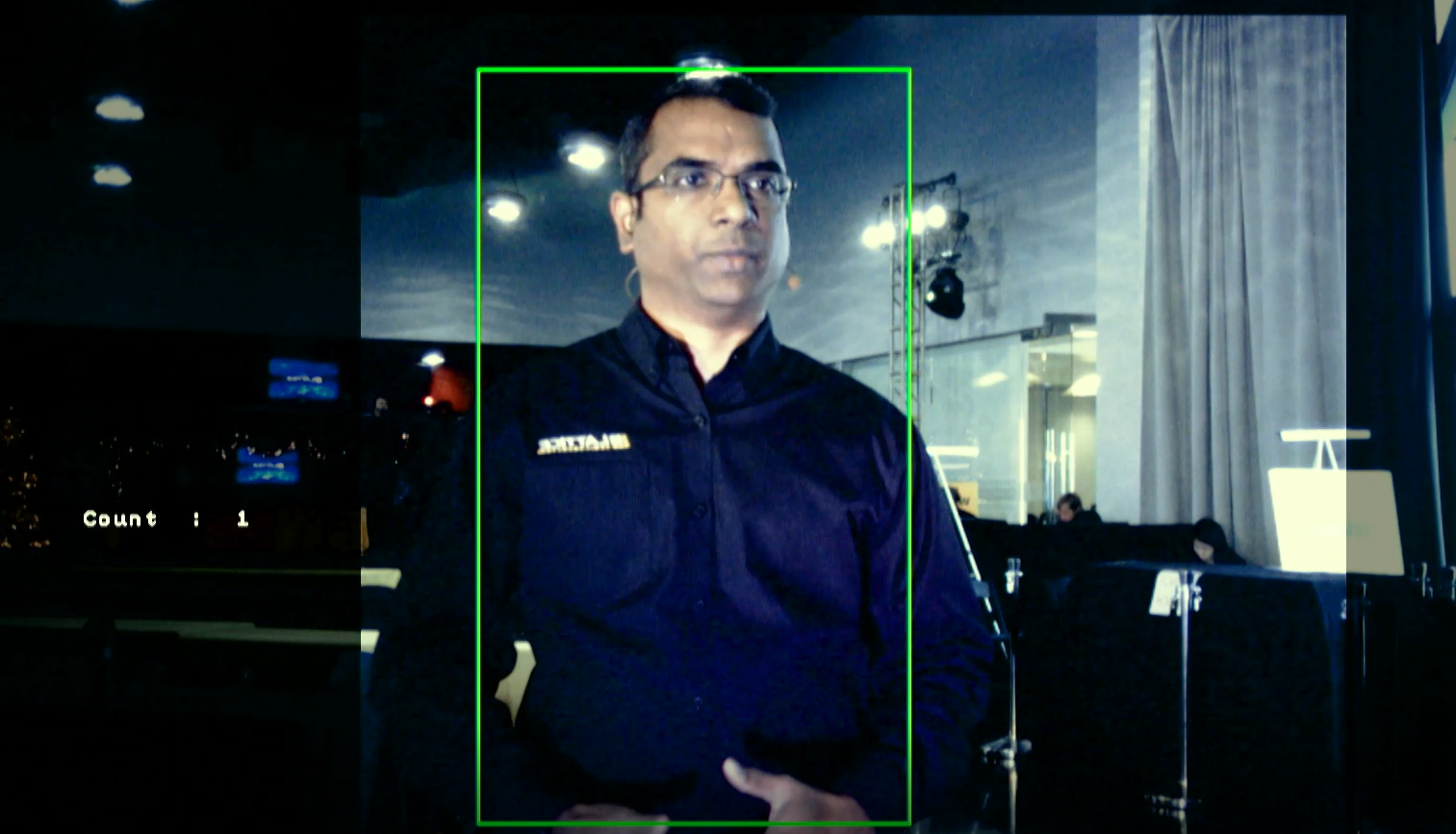

CrossLink-NX: Human Presence Demo

This demonstration shows a development board equipped with a CrossLink-NX FPGA, based on the Lattice Nexus platform. The FPGA has been programmed to perform human presence detection and counting, which is a common AI use case found in many applications.
