MachXO3Lブレークアウトボード

迅速な評価と開発–密集したI / Oに便利にアクセスでき、Lattice XO3L-2100およびXO3L-6900 FPGAの機能を評価します。

あらゆる場面で使えるボード – MachXO3Lブレークアウトボードには、プロトタイピングのニーズに合わせてDSI(LCMXO3L-DSI-EVN)またはSMA(LCMXO3L-SMA-EVN)コネクターが付属されています。

柔軟な評価環境– CMOS I / O、MIPI DSI、CSI-2 TxおよびRx機能、LED駆動機能、JTAGまたはI2Cによるプログラミング、SPIフラッシュ動作を評価します。また、SMAボードは使用すると、高速差動I/Oの評価が可能になります。

特長

  • 49ボールWLCSPのラティスXO3L-2100デバイスと、256ボールcaBGAパッケージのラティスXO3L-6900デバイスの両方を搭載
  • XO3L-2100セクションは、MIPI D-PHY受信機および送信機インタフェース用に最適化
  • XO3L-6900セクションは、SubLVDS、FPD-LINK、FPC-LINK、MIPI D-PHYなどのソース同期型プロトコルに柔軟なI / O評価環境を提供します
  • DSIコネクター(LCMXO3L-DSI-EVN)もしくはSAM(LCMXO3L-SMA-EVN)コネクターが利用可能
  • CMOS I / O、MIPI DSI、CSI-2 TxおよびRx機能、LED駆機能、JTAGまたはI2Cによるプログラミング、SPIフラッシュ動作の評価

Jump to

キット内容

  • ブレークアウトボード
  • プレロードデモ
  • ミニUSBケーブル
  • クイックスタートガイド

ボード写真

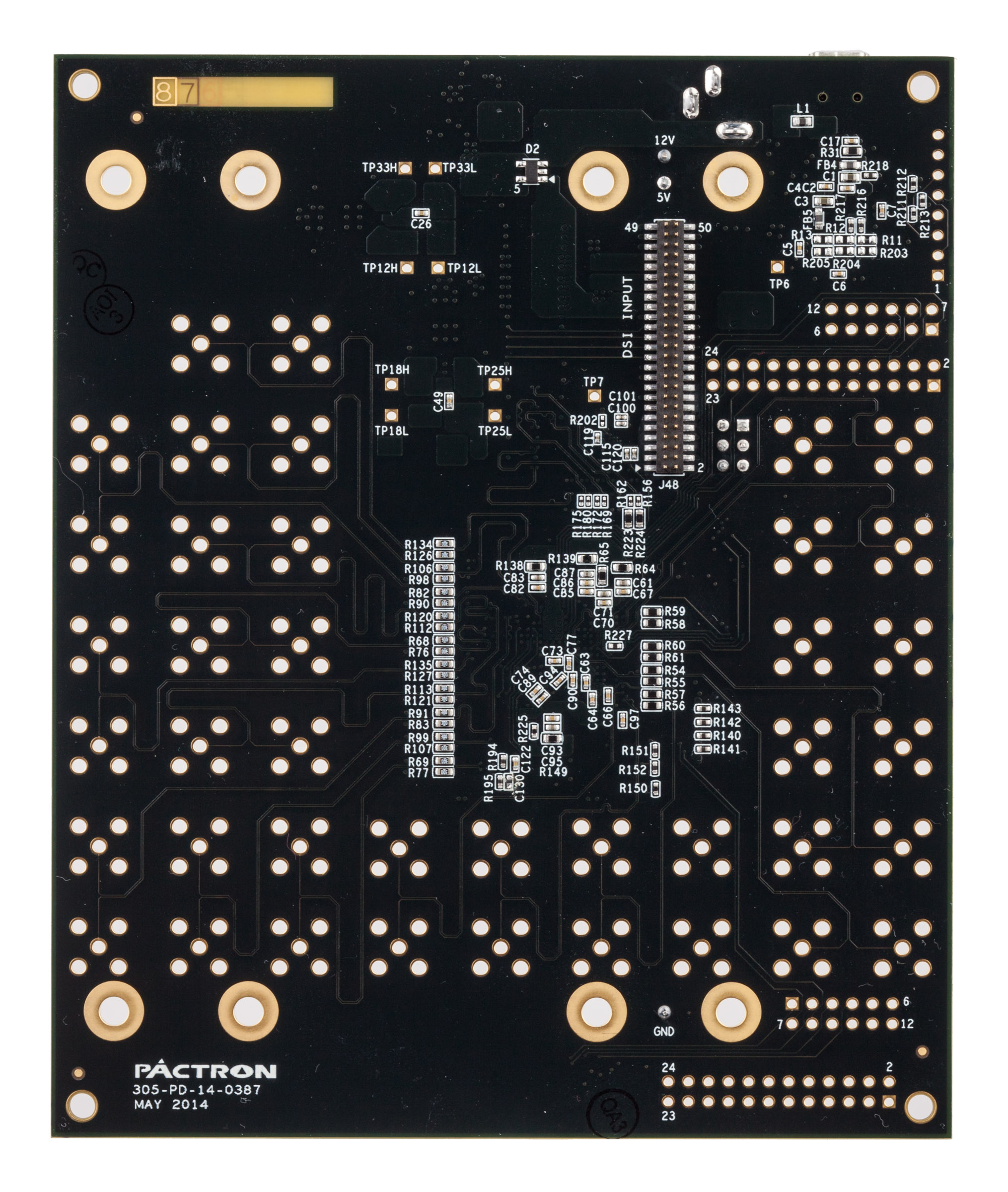

MachXO3L DSIブレークアウトボードの底面図

画像をクリックすると拡大します

MachXO3L SMAブレークアウトボードの上面図

画像をクリックすると拡大します

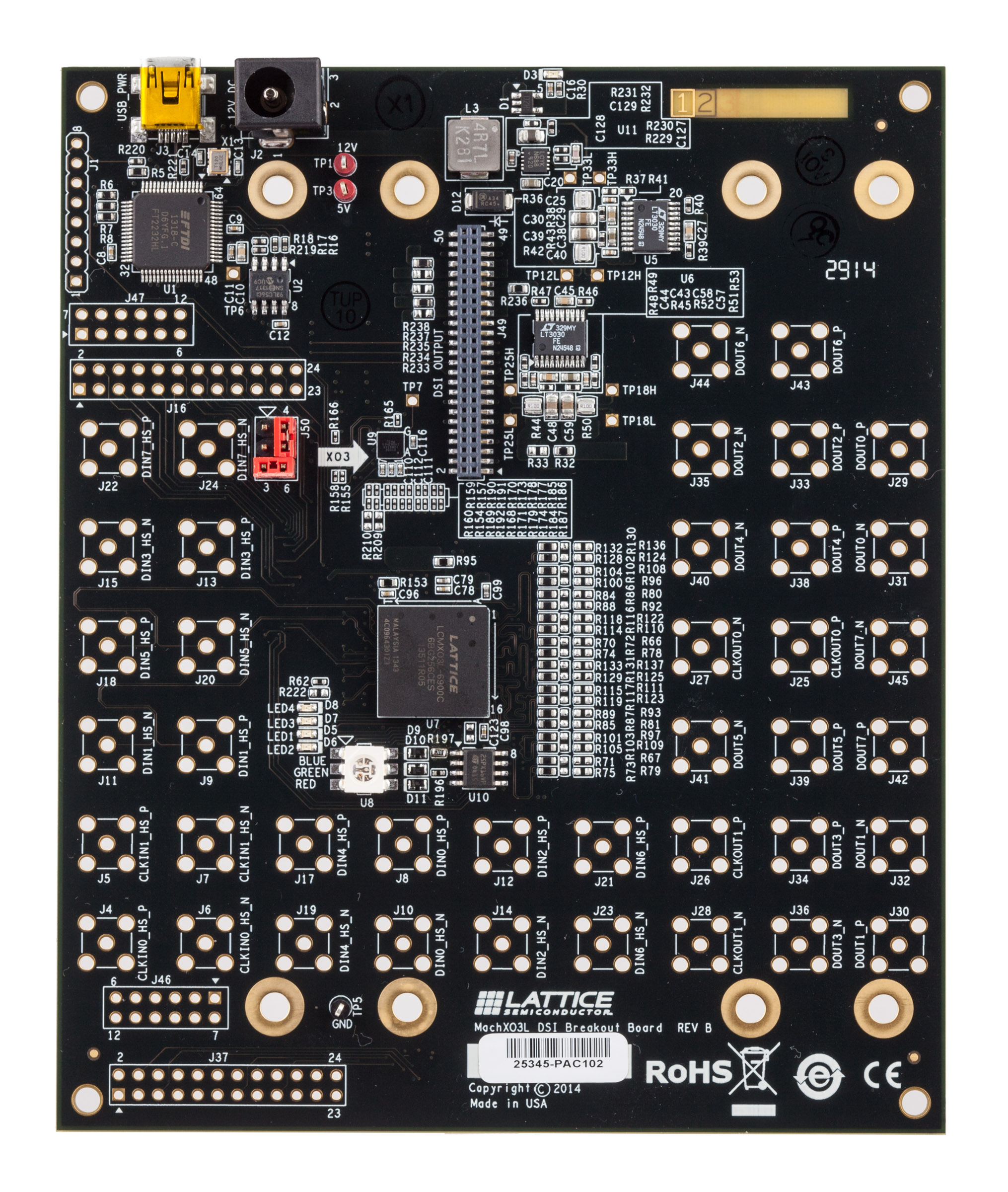

MachXO3L DSIブレークアウトボードの上面図

画像をクリックすると拡大します

MachXO3L SMAブレークアウトボードの低面図

画像をクリックすると拡大します

注文情報

ドキュメント

Quick Reference
Downloads
TITLE NUMBER VERSION DATE FORMAT SIZE
MachX03L SMA/DSI Breakout Board Quick Start Guide
QS023 1.0 9/30/2014 PDF 536.5 KB
MachX03L SMA/DSI Breakout Board User Manual
EB94 1.1 1/30/2015 PDF 3 MB
Programming Cable User Guide
Describes the features and recommended usage guidelines of Lattice ispDOWNLOAD Cables.
FPGA-UG-02042 26.4 5/29/2020 PDF 1.4 MB
TITLE NUMBER VERSION DATE FORMAT SIZE
MachXO3L Blinking LED Design
1.0 8/26/2014 ZIP 14.7 KB
MACHXO3L DSI Breakout Board Schematics
Rev B 8/26/2014 PDF 201.5 KB
