N 入力 - 1 出力 MIPI CSI-2 カメラ・アグリゲーション・ブリッジ

最小のレイテンシで複数の種類の異なるイメージセンサーをアプリケーションプロセッサに接続

ターゲットビデオアプリケーション: 人工知能、ドローン、仮想現実、自動車の分野における新しいビデオアプリケーションには、複数のセンサーからの入力を必要とします。これらのセンサにはビデオカメラが含まれる場合もありますが、Radar、Lidar、Sonar などの従来とは違うセンサの採用も増えています。

複数イメージセンサの接続: ラティス CrossLink は複数の MIPI CSI-2 センサを接続し、単一の CSI-2 出力ストリームに集約することができます。種類の異なるセンサを組み合わせる最適な方法は、MIPI CSI-2 バーチャルチャンネルを利用することです。

完全なリファレンスデザイン: CrossLink ファミリ用 N 入力 - 1 出力 MIPI CSI-2 カメラ・アグリゲーション・ブリッジで、センサ・アグリゲーションの要求仕様を満たすことが可能です。このリファレンスデザインは無償で提供されます、また、CSI-2 / DSI D-PHY レシーバCSI-2 / DSI D-PHY トランスミッタを含む CrossLink ファミリ用モジュラー IP が使用されています。

機能

  • 最大 6 Gbps : 1、2、4 データレーンの MIPI CSI-2 入出力をサポート
  • CrossLink / CrossLinkPlus では 2つから5つの CSI-2 センサ入力、CrossLink-NX では 2つから 8つの CSI-2 センサ入力の多重をサポート。バーチャルチャネルの多重は個別のバーチャル・チャネル ID を割り当ててチャネル間でデータが交互に送信されます。すべての CSI-2 データタイプをサポート: RAW、RGB、YUV
  • CrossLink-NX で 4 レーンを使用した場合の最大 TX レーンバンド幅は 10 Gbps
  • MIPI D-PHY v1.1 準拠
  • MIPI CSI-2 v1.1 準拠

各資料へのリンク

採用事例

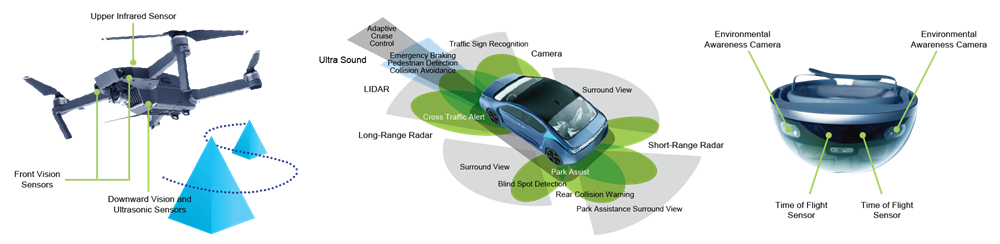

Application Examples of Multiple Image Sensor Aggregation

ブロック図

CrossLink モジュラー IP サポート一覧

資料

Technical Resources
TITLE NUMBER VERSION DATE FORMAT SIZE
MIPI CSI-2 Virtual Channel Aggregation for CrossLink-NX - Source Code
1.0 2/25/2020 ZIP 156.2 MB
MIPI CSI-2 Virtual Channel Aggregation for CrossLink-NX - Documentation
FPGA-RD-02148 1.0 2/24/2020 PDF 2.6 MB
MIPI CSI-2 Virtual Channel Aggregation for CrossLink - Documentation
FPGA-RD-02051 1.2 10/1/2019 PDF 2.5 MB
MIPI CSI-2 Virtual Channel Aggregation for CrossLink - Source Code
1.1 3/29/2019 ZIP 6.2 MB
